素材の表面品質にお困りの方
「表面粗さ」だけではない
外観表面品質で素材の
歩留り向上に貢献します
  • 100万通りの加工条件の組み合わせから最適解を探します
研磨加工の試作
を相談する
素材の表面品質
こんなお困りごとはありませんか?
表面の曇り
表面粗さの数値は出ているが
表面に曇りがあって
使えない
素材の貼り合わせ

研磨した素材の
貼り合わせがうまくいかない

表面品質

他社では表面品質が
うまく出せなかった
研磨がある

外観表面品質の改善には素材、要求品質に
合わせた研磨加工条件の検討が重要です
ico_next_orange
ico_next_orange
平面研磨加工の最適解を見つけ出す
ニットーの専門技術
01
要求品質の実現
多段階のポリッシュ研磨で外観表面品質を向上
詳しく知る
02
精度の高い研磨加工
外観と精度を両立する
研磨加工ノウハウ
詳しく知る
03
大量生産の対応力
月産100万枚以上の量産案件に対応できる設備
詳しく知る
01
要求品質の実現
多段階のポリッシュ研磨で
外観表面品質を向上

素材の外観品質は、「表面粗さ」の数値だけではありません。

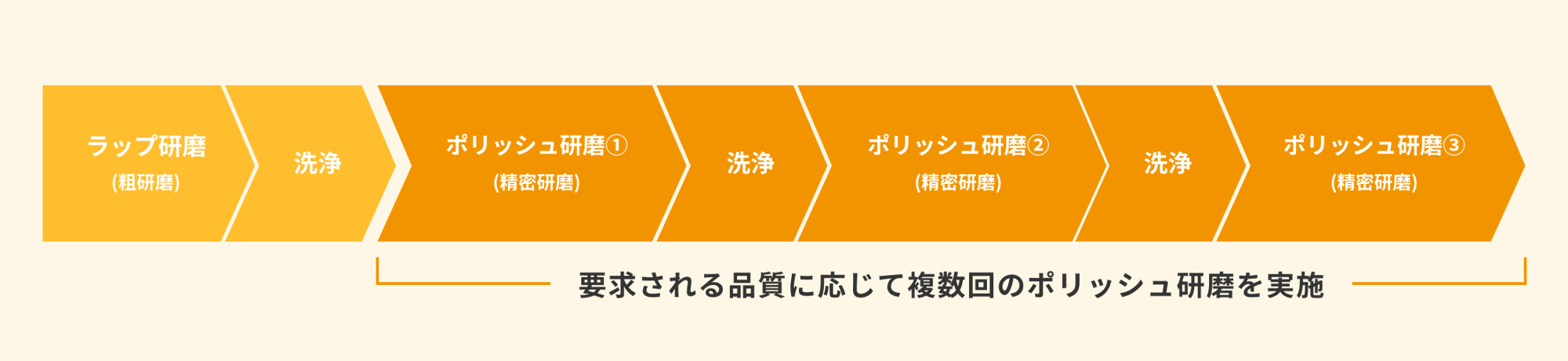

素材ごとに要求される品質をクリアするため、ラップ研磨(粗研磨)に加え、多段階のポリッシュ研磨(精密研磨/鏡面研磨)の工程を入れています。ポリッシュ研磨(鏡面研磨)についてはこちらをご覧ください。 鏡面研磨とは

ポリッシュ研磨の流れ|平面研磨加工のニットー
外観表面品質の考え方

素材の表面上にある目視で観察される欠陥のレベルを外観表面品質といいます。
光学部品に使用される素材の表面品質を向上させたい場合、「スクラッチ」「ディグ」という数値の管理が必要かもしれません。

  • スクラッチ(キズ幅):表面上の痕跡や掻き傷
  • ディグ(ポツの直径):表面上の穴またはくぼみ
02
100万通りの加工条件
外観表面品質と精度を
両立する知見と経験

研磨加工の知見と経験

100万通り以上の組み合わせから
最適な研磨加工条件を探します


外観品質と精度を両立するためには、素材に応じて研磨パッド、
研磨剤、研磨機設定の最適な組み合わせを見つける必要があります。



ニットーは複数回の研磨工程ごとに

  • 100通り以上の研磨パッド
  • 100通り以上の研磨剤
  • サイズ・素材に応じた設定条件



の合計100万通り以上から最適な加工条件を探します。

研磨の加工条件|平面研磨加工のニットー

研磨加工の精度スペック

平面度精度
img_spec_01_orange
1μm以下
平行度精度
img_spec_02_orange
1μm以下
表面粗さ精度
img_spec_03_orange
1Å以下
03
大量生産の対応力
月産100万枚以上の
量産案件に対応できる設備

研磨加工の生産能力スペック

月産加工数
img_spec_04_orange
数百万枚以上
研磨機保有台数
img_spec_05_orange
100台以上
加工実績素材
img_spec_06_orange
100種類以上
対応サイズ
対応サイズ_表面品質
両面
1500×2000mm
片面
1500×2000mm
対応板厚
対応厚板_表面品質
0.05mm~

※素材、サイズ等諸条件によります。

研磨加工の実績・対応素材例

ガラス素材
  • ソーダライムガラス
  • 合成石英ガラス
  • 耐熱ガラス
  • カバーガラス
  • 無アルカリガラス
  • 低膨張ガラス
  • クラウンガラス
  • 結晶化ガラス
  • フィルターガラス
  • 光学ガラス
  • 低Tg光学ガラス
樹脂素材
  • ポリカーボネート
  • アクリル
  • PPS(ポリフェニレンサルファイド)
  • ポリイミド
  • ポリエーテルサルフォン
  • COP(シクロオレフィンポリマー)
  • エポキシ樹脂
  • エポキシガラス
  • アラミドエポキシ
セラミックス素材
  • アルミナ
  • ムライト
  • 窒化アルミニウム
  • ジルコニア
  • 酸化チタンセラミックス
  • チタン酸カルシウム
  • チタン酸バリウム
  • MgO(酸化マグネシウム)
単結晶・多結晶・複合構造物
  • シリコン
  • SiC(シリコンカーバイト)
  • 水晶
  • サファイア
  • タンタル酸リチウム
  • ニオブ酸リチウム
  • 結晶化ガラスウェハ-Cu貫通ビア
  • 無アルカリガラス-Cu貫通ビア
  • ホウケイ酸ガラスウェハ-W貫通ビア
金属素材
  • ステンレス
  • モリブデン
  • パーマロイ
  • インコネル

研磨加工の保有設備

保有研磨機

設備・サイズ
台数
角形素材対応サイズ
円形素材対応サイズ
大型両面ラップ研磨機
12
〜680 × 880mm
φ900
中型両面ラップ研磨機
12
〜320 × 400mm
φ500
小型両面ラップ研磨機
9
〜160 × 230mm
φ280
特大両面ポリシング研磨機(特別仕様機)
1
〜1500 × 2000mm
φ2500
大型両面ポリシング研磨機
19
〜730 × 920mm
φ1130
中型両面ポリシング研磨機
12
〜320 × 400mm
φ500
小型両面ポリシング研磨機
25
〜180 × 250mm
φ280
大型片面ポリシング研磨機
10
〜1500 × 2000mm
φ2000

クリーンルーム

  • クリーンルーム:クラス100   2か所
  • クリーンルーム:クラス1000    4か所



クリーン度・クラス100(1立方フィート内に含まれる直径0.5ミクロン以上の塵埃が100個以下であることが保証された環境)ガラス研磨加工の分野では最高レベルといえる高度な環境を維持したクリーンルーム内で、ニットーの製品は1点1点、入念で厳しい品質検査を経て、市場に送り出されます。

品質検査の前工程として行われる精密洗浄工程も、クラス10000のクリーンルーム内(洗浄機内はクラス10以下)において超純水を使用して実施されています。ていねいかつハイスピードに実施される精密洗浄が、製品の信頼性を確かなものにしています。 また、品質検査後にはクラス1000のクリーンルーム内において梱包工程を設けており、2段階の検査システムによる厳密な品質管理体制を確立しています。
